Promix-AD.RI.01 (sheriff-pi)

Повторитель интерфейса

Предназначен для организации локальной сети управления периферийными контроллерами сетевой системы группового управления устройствами.

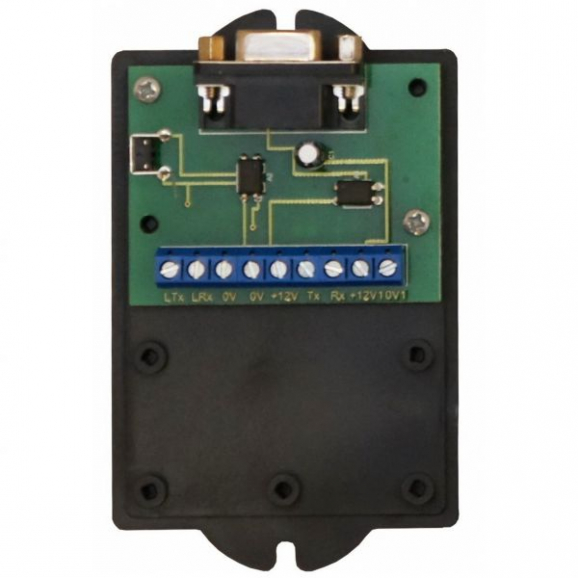

Promix-AD.RI.01 (sheriff-pi) - фото - 1
Promix-AD.RI.01 (sheriff-pi) - фото - 1

Предназначен для организации локальной сети управления периферийными контроллерами сетевой системы группового управления устройствами.




Описание

Осуществляет гальваническое разделение цепей периферийных контроллеров управления (ПКУ) и устройств управления высокого уровня (центрального контроллера, компьютера или терминала), аппаратный сброс ПКУ по линиям интерфейса RS232, защиту от коротких замыканий линий интерфейса; выполняет функции ретранслятора (повторителя) интерфейса RS232 с целью увеличения длины линий связи.

Тех.характеристики

Напряжение питания блока входных линий, В . . . . . . . . . . . . . . . +12±2.

Напряжение питания блока выходных линий, В . . . . . . . . . . . . . . +12±2.

Уровень 1 линии LTx, В . . . . . . . . . . . . . . . . . . . . . . . . . . . +12.

Уровень 0 линии LTx, В . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.

Сопротивление закоротки линии Rx уровня 0, кОм не более . . . . . . . 0.1.

Сопротивление закоротки линии Rx уровня 1, кОм не менее . . . . . . . 50.

Документация

Promix-AD.RI.01 Руководство по эксплуатации (скачать)
