Promix-SM490 (Шериф-9.0)

Электромеханический замок

Универсального применения. Благодаря своим миниатюрным размерам замок может использоваться для ограничения доступа в:

  • Ячейки камер хранения, встроенные шкафы, ящики для хранения документации и т.п.
  • Холодильные шкафы, лари, сигаретные шкафы и иное торговое оборудование
  • Шкафы для хранения лекарств и химических веществ
  • Банкоматы, электронные терминалы, торговые и вендинговые аппараты
  • Электрические шкафы и шкафы управления, технологическое оборудование
  • Лифты, шлюза и т.п.

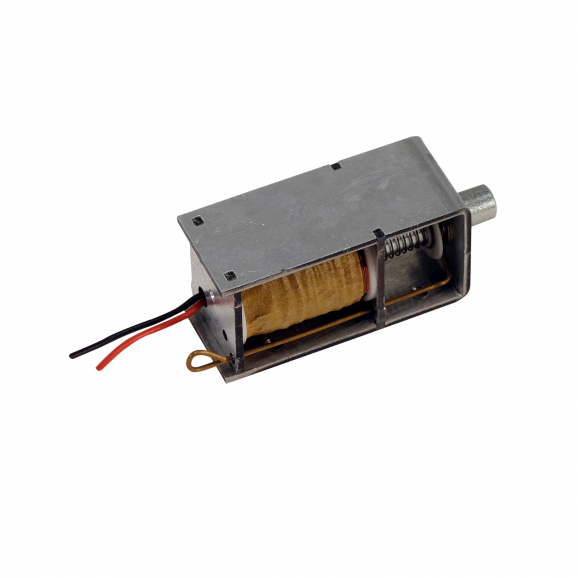

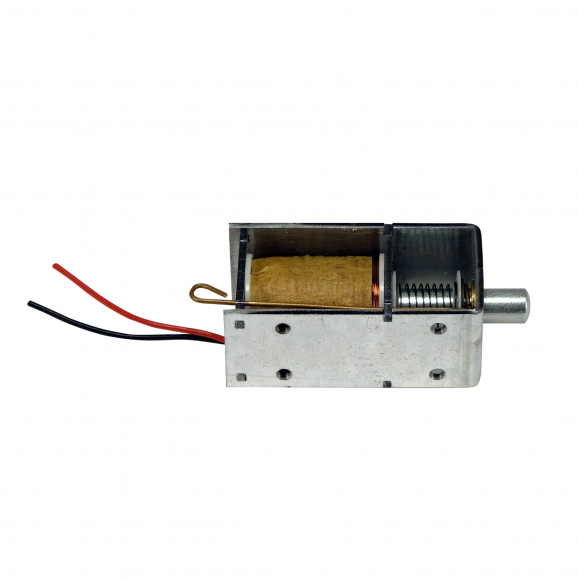

Электромагнитный соленоид Promix-SM490
Электромагнитный соленоид Promix-SM490 Promix-SM490 (Шериф-9.0) - фото - 38 Promix-SM490 (Шериф-9.0) - фото - 37 Promix-SM490 (Шериф-9.0) - фото - 36 Электромагнитный замок Promix-SM490 Promix-SM490 (Шериф-9.0) - фото - 34 Promix-SM490 (Шериф-9.0) - фото - 33
Напряжение питания: 12В или 24В
Нормально закрытое (НЗ) исполнение – закрыт без напряжения питания

Универсального применения. Благодаря своим миниатюрным размерам замок может использоваться для ограничения доступа в:

  • Ячейки камер хранения, встроенные шкафы, ящики для хранения документации и т.п.
  • Холодильные шкафы, лари, сигаретные шкафы и иное торговое оборудование
  • Шкафы для хранения лекарств и химических веществ
  • Банкоматы, электронные терминалы, торговые и вендинговые аппараты
  • Электрические шкафы и шкафы управления, технологическое оборудование
  • Лифты, шлюза и т.п.



Описание

Серийно производится замок серебристого цвета с крепежными отверстиями в корпусе. Иное комплектование защёлки - по заказу.



При подаче напряжения питания электромагнитным полем якорь втягивается в замок.



primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру

 Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.

Комплект поставки:

Замок электромеханический 1 шт



Структура обозначения модели замка:



Promix-SM490.XY-ZZ,   где:



X - исполнение замка:

1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;

ZZ - исполнение

варианты исполнения (см. Технические характеристики)

* производится по заказу



Тех.характеристики

  • Усилие втягивания: только для свободного перемещения якоря
  • Цвет: серебро. Под заказ возможно изготовление замков различного цвета.

Исполнения:

Исполнение

Рабочее положение

Напряжение питания постоянного тока, В

Потребляемый ток, А

Температупа окружающего воздуха Tокр., °С

Длительность импульса

напряжения питания Tвкл, сек

Пауза между импульсами напряжение питания, сек

Promix-SM490.10

↔ (горизонтально)

↕ (вертикально)

10÷14

0,65

(при 12В)

от -40 до +35

0,5÷60

6xTвкл (минимум)

от +35 до +50

10xTвкл (минимум)

Promix-SM490.10-01*

↔ (горизонтально)

↕ (вертикально якорем вверх)

11÷14

0,28

(при 12В)

от -40 до +35

не регламентируется

от +35 до +50

0,5÷120

0,5хTвкл (минимум)

Promix-SM490.10-02*

↔ (горизонтально)

↕ (вертикально якорем вниз)

11÷14

0,28

(при 12В)

от -40 до +35

не регламентируется

от +35 до +50

0,5÷120

0,5хTвкл (минимум)

Promix-SM490.11-01*

↔ (горизонтально)

↕ (вертикально якорем вверх)

22÷26

0,24

(при 24В)

от -40 до +30



не регламентируется

от +30 до +50

0,5÷120

0,5хTвкл (минимум)

Promix-SM490.11-02*

↔ (горизонтально)

↕ (вертикально якорем вниз)

22÷26

0,24

(при 24В)

от -40 до +30

не регламентируется

от +30 до +50

0,5÷120

0,5хTвкл (минимум)

*по заказу

Документация

Promix-SM490 Руководство по эксплуатации (скачать)

Promix-SM490 Operating manual EN (download)

Декларация о соответствии Promix-SM490 (скачать)

3D-модель замка Promix-SM490 .STEP (скачать)
