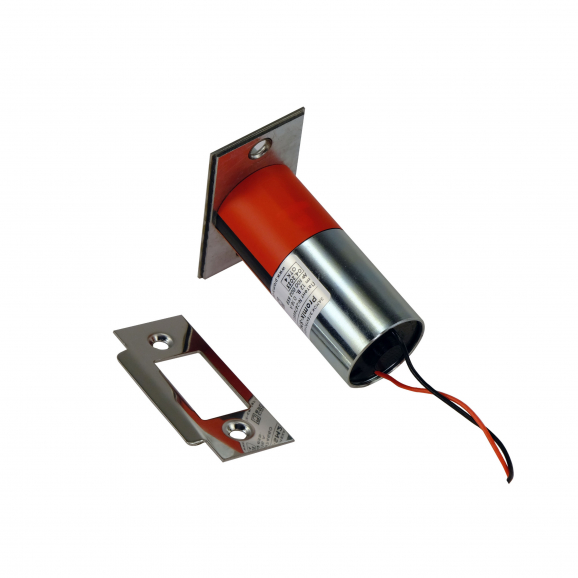

Promix-SM213

Врезной электромеханический замок уличного исполнения
  • Усиленное уличное исполнение.
  • Предельно простой монтаж.
  • Нормально открытое (открыт без напряжения) и нормально закрытое (закрыт без напряжения) исполнения.
  • Малый ток потребления (всего 100 мА)!
  • Оригинальный механизм «складывания» язычка в корпус замка при открывании двери.
  • Устанавливается на двери, калитки и ворота.





Уличный врезной электромеханический замок для калиток и ворот

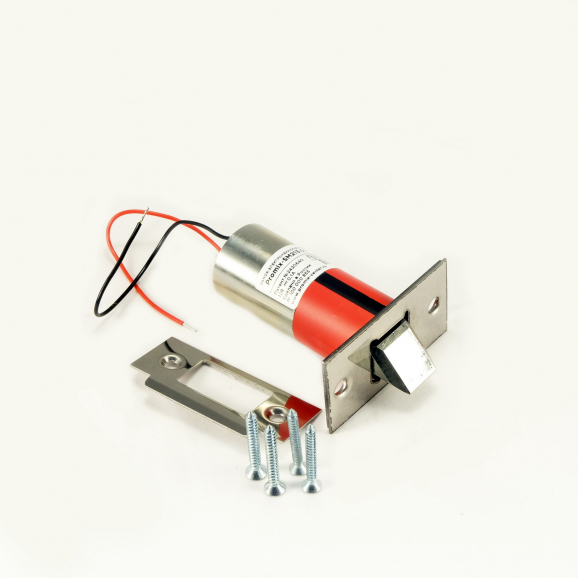

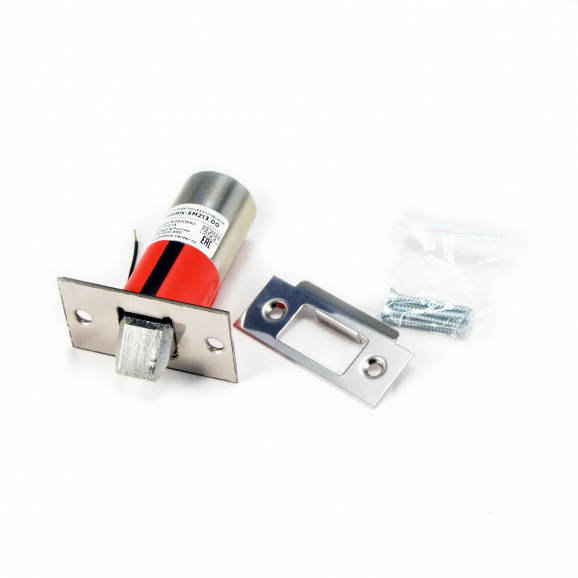

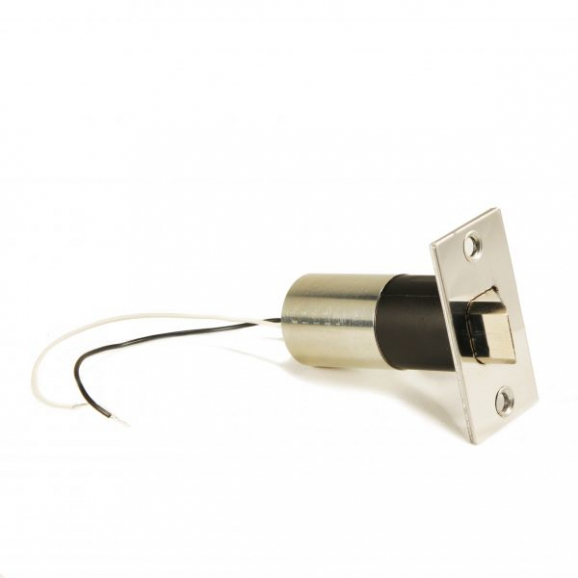

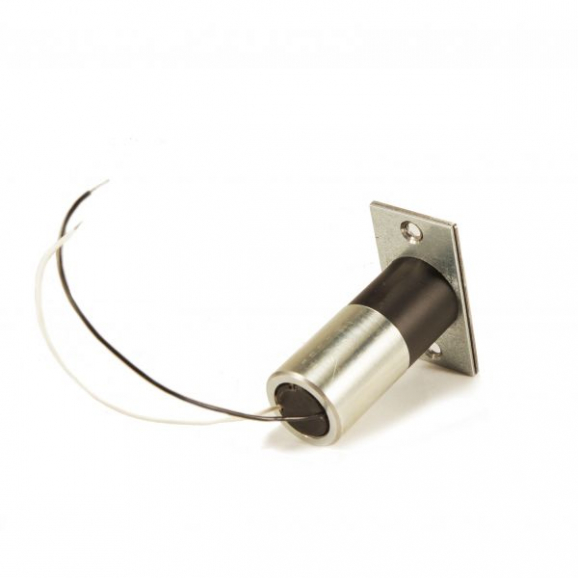

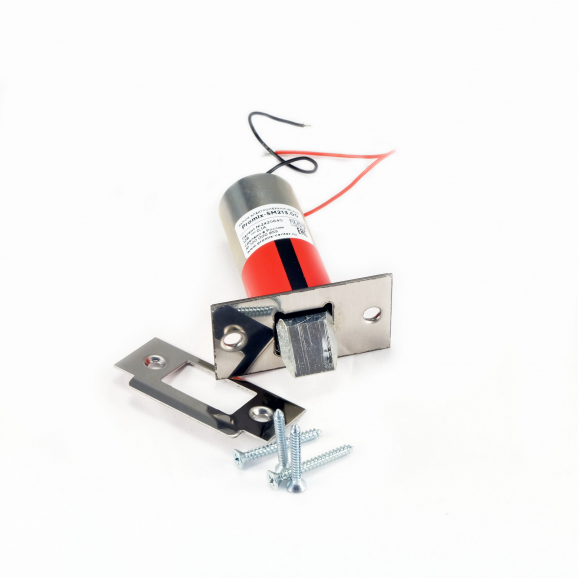

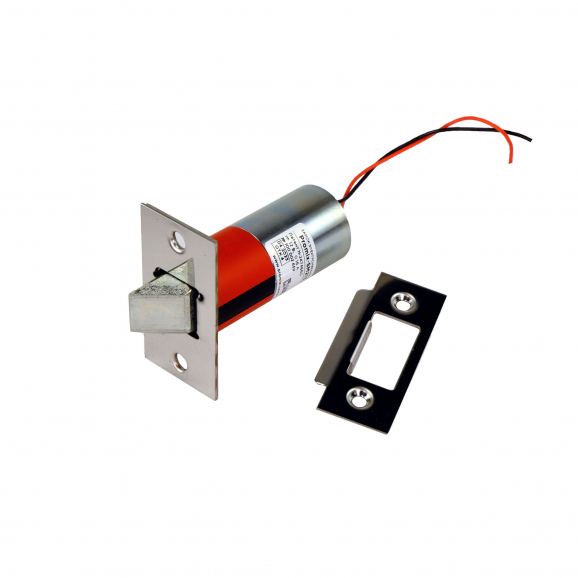

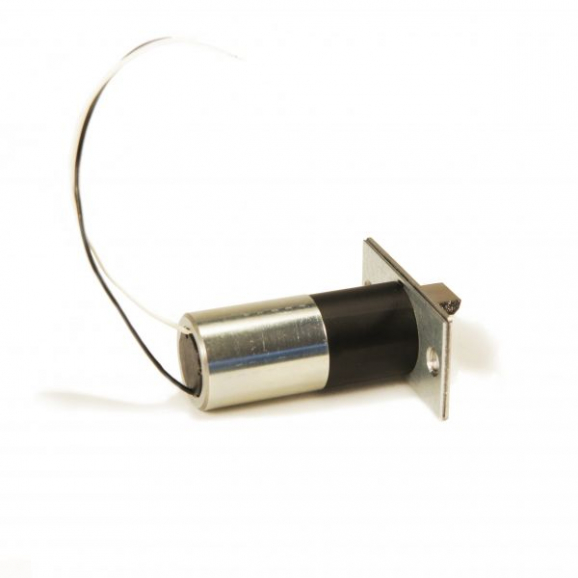

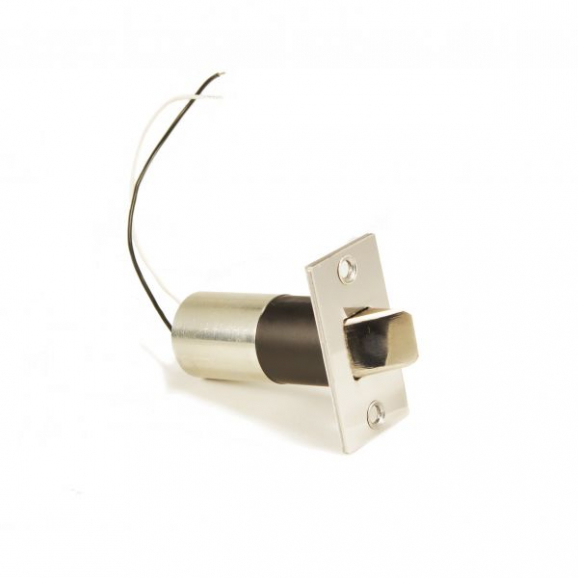

Уличный врезной электромеханический замок для калиток и ворот Promix-SM213 - фото - 36 Promix-SM213 - фото - 35 Promix-SM213 - фото - 34 Promix-SM213 - фото - 33 Promix-SM213 - фото - 32 Врезной электромеханический уличный замок Promix-SM213 - фото - 30 Вид сбоку врезного электромеханического уличного замка Promix-SM213 - фото - 28 Promix-SM213 - фото - 27 Promix-SM213 - фото - 26
Напряжение питания: 12В или 24В
Усилие удержания не менее 300 кг
Потребляемый ток менее 100 мА
Уличное исполнение
Нормально открытое (НО - открыт без напряжения питания), или нормально закрытое (НЗ – закрыт без напряжения питания) исполнение
Рабочий диапазон температур: -40 … +50
  • Усиленное уличное исполнение.
  • Предельно простой монтаж.
  • Нормально открытое (открыт без напряжения) и нормально закрытое (закрыт без напряжения) исполнения.
  • Малый ток потребления (всего 100 мА)!
  • Оригинальный механизм «складывания» язычка в корпус замка при открывании двери.
  • Устанавливается на двери, калитки и ворота.





Описание

Promix-SM213 - новое наименование серии замков "Шериф-3В.У".

Promix-SM213 – усиленная версия популярного замка Promix-SM203. Этот замок более мощный и отличается большим размером. При изготовлении используются коррозионностойкие материалы и прочное гальваническое покрытие (Х9, Хтв9).

dsc04575

Предназначен для запирания распашных дверей, ворот и калиток, расположенных на открытом воздухе, с возможностью их дистанционного открывания с помощью контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей.

Замок выпускается нормально открытого исполнения (находится в открытом состоянии при отсутствии напряжения питания и в закрытом - при подаче напряжения питания) и нормально закрытого исполнения (находится в закрытом состоянии при отсутствии напряжения и в открытом - при подаче напряжения питания). При использовании механизма разблокировки замка Promix-AD.KM.01 возможно ручное механическое открытие замка с помощью ключа.

Замок выполнен цилиндрической формы, что значительно упрощает его установку. Для установки замка не требуется специальное сварочное или режущее оборудование - достаточно просверлить отверстие диаметром 30 мм и вставить в него замок.

В конструкции замка используются материалы и гальванические покрытия, позволяющие эксплуатировать замок на открытом воздухе. Корпус и детали замка изготовлены из коррозионностойких материалов и имеют прочное гальваническое покрытие (Х9, Хтв9)

Принцип действия замка

При закрытии двери (независимо от наличия напряжения питания) язычок утапливается в корпус замка, как у обычной дверной механической защелки:

«ШЕРИФ-3В.У» картинка Принцип действия замка

При подаче напряжения питания (для нормально открытого замка) или снятия напряжения питания (для нормально закрытого замка), язычок замка блокируется и не позволяет открыть дверь.

При снятии напряжения питания (для нормально открытого замка) или подачи напряжения питания (для нормально закрытого замка), язычок замка разблокируется, и, при открытии двери, «складывается» в корпус замка:

«ШЕРИФ-3В.У» картинка Принцип действия замка, открытие

В комплект поставки входит запорная планка. При необходимости, вместо запорной планки можно установить механизм разблокировки замка Promix-AD.KM.01.



primer-podklyucheniya-zam

Варианты подключения замка

(напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

«ШЕРИФ-1 лайт» картинка схема подключение замка к контроллеру



Структура обозначения модели замка:



Promix-SM213.XY,   где:



X - исполнение замка:

0 - нормально открытый,
1 - нормально закрытый;

Y - номинальное напряжение питания:

0 - 12 В,
1 - 24 В;



Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка  Описание
Promix-SM213.00

Нормально открытый (открывается снятием напряжения),

напряжение питания 12 В

Promix-SM213.10

Нормально закрытый (открывается подачей напряжения),

напряжение питания 12 В

Promix-SM213.01

Нормально открытый (открывается снятием напряжения),

напряжение питания 24 В

Promix-SM213.11

Нормально закрытый (открывается подачей напряжения),

напряжение питания 24 В

Конструкция замка запатентована. Патент на изобретение №2474660.

Тех.характеристики

  НО НЗ
Усилие удержания, кг не менее 300
Напряжение питания постоянного тока UП, В 12 (24)±2
Длительность импульса питания (не более), с не нормируется 120
Минимальная пауза между импульсами, с не нормируется 120
Потребляемый ток при UП=12В (24В), мА

100  (35)

160 (75)
Масса изделия, кг, не более

0,3

  • Материал корпуса и язычка: сталь с гальваническим защитным покрытием
  • Материал лицевых планок: нержавеющая сталь
  • Расположение при монтаже: любое
  • Диапазон рабочих температу: -40...+50 0С
  • Относительная влажность воздуха не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея
  • Устойчивость к воздействию климатических факторов по ГОСТ 15150-69: УХЛ2
  • Степень защиты: IP54

При установке замка на открытом воздухе необходимо обеспечить его защиту от прямого попадания осадков и солнечных лучей.

Замок может эксплуатироваться на открытом воздухе в зимнее время при условии, что большую часть времени на замок будет подано напряжение питания.

Документация

Руководство по эксплуатации Promix-SM213 (скачать)

Operating manual Promix-SM213 EN (download)

Сертификат (Скачать)

3D-модель замка Promix-SM213 (Скачать)

Фото и видеоматериалы

Обзор электромеханических замков Promix-SM203 и Promix-SM213
