Сетевая система группового управления устройствами «Promix-Locker»

Система Promix-Locker (предыдущее название - «ШЕРИФ-ЛОКЕР») предназначается для обслуживания различных технологий управления доступом, для таких объектов как:

• Автоматические камеры хранения в магазинах и на вокзалах,
• Шкафы раздевалок в офисах и на производственных предприятиях, спортивных и учебных заведениях, медицинских центрах, бассейнах, аквапарках,
• Депозитные ячейки в банках,
• Автоматические терминалы доставки, почтоматы,
• Автоматы для зарядки мобильных телефонов,
• Автоматизированные велопарковки и парковки другого малогабаритного транспорта (скутеры, самокаты, сигвеи), кикшеринг,
• Дистанционное управление турникетами проходных,
• Дистанционное управление доступом на дворовые территории (управление шлагбаумами, замками калиток, освещением дворовых зон, сбор информации с датчиков движения, чтение идентификаторов доступа),
• Дистанционное управление шлагбаумами, освещением зон разгрузочно-погрузочных площадок, зон открытого хранения продукции,
• Системы идентификации мест хранения
• Включение и отключение механизмов в заданной технологической последовательности и др.

Управление системой Promix-Locker

Управление системой осуществляется  персональным или серверным компьютером, терминалом, мини-компьютером и другими устройствами. При этом заказчиком создаётся программное обеспечение высокого уровня, реализующее технологию управления доступом под собственные требования. При этом системой предоставляется вся информация о состоянии устройств и механизмов, а также гибкое управление ими с использованием коротких команд.

Автономное управление системой устройствами управления, производимыми компанией Promix, будет добавлено в будущем.

Система Promix-Locker подключается к устройству управления по интерфейсам USB и UART через контроллер локальной сети Promix-CN.LN.01.

Контроллером Promix-CN.LN.01 производится сканирование состояния всех устройств и механизмов и передача информации об их состоянии устройству управления по USB и UART интерфейсам.

Системой Promix-Locker управляется до 512 механизмов (замки, турникеты и пр.) на одном USB порту. Описание интерфейса и команд управления устройствами системы приведены в руководствах по эксплуатации каждого устройства.

Что входит в систему Promix-Locker

• Внешнее устройство управление системой Promix-Locker
• Контроллер локальной сети Promix-CN.LN.01
• Периферийные контроллеры  Promix-CN.PR.08 и Promix-CN.PR.04 с 8-ю и 4-мя каналами управления
• Периферийные контроллеры Promix-CN.RD.01 для считывателей идентификаторов с интерфейсами Wiegand и TouchMemory
• Считыватели идентификаторов (бесконтактных карт, брелоков, браслетов, iButton ключей и пр.)
• Блоки индикации сообщений Promix-VI.DISP.01, выводящих информацию о системе на дисплей из 32 символов (2 строки по 16 мест)
• преобразователь/повторитель интерфейса Promix-AD.RI.01

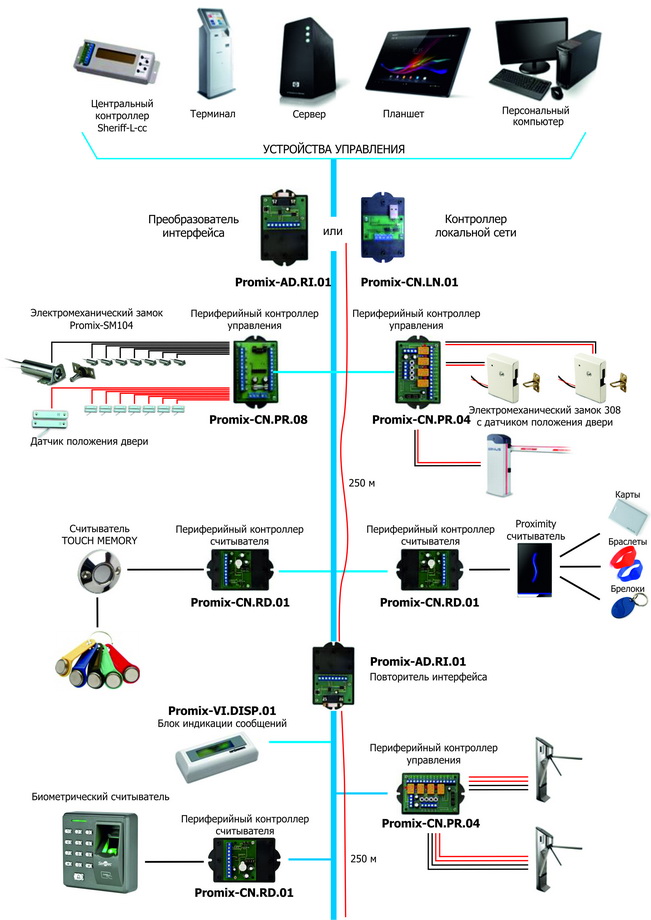

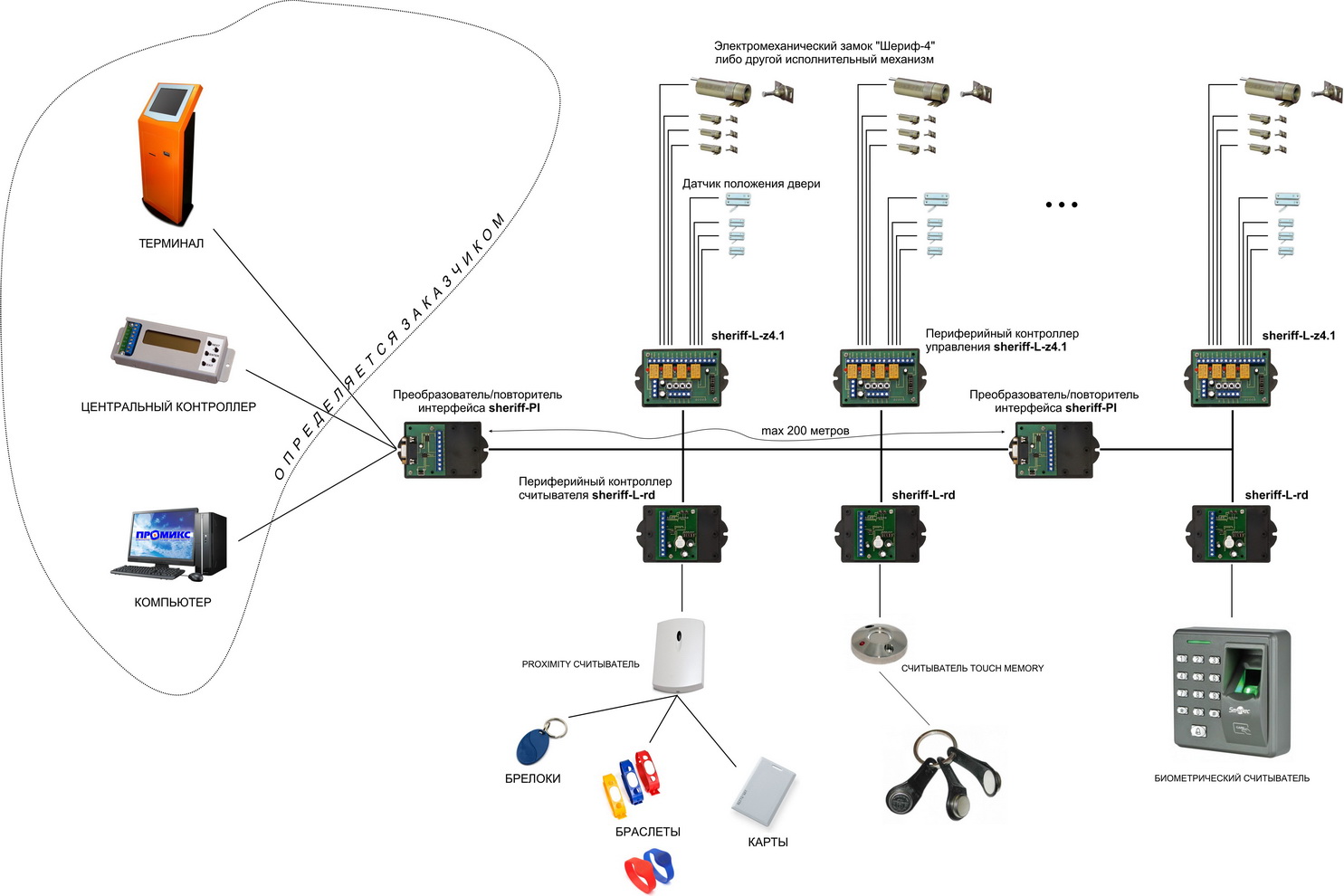

Структура системы Promix-Locker

Система поставляется без программного обеспечения для компьютера и имеет открытый программный код. Описание интерфейса и команд управления устройствами системы приведены в руководствах по эксплуатации каждого устройства.

Интеграция системы Promix-Locker в «1С:Предприятие 8.Фитнес-клуб» (смотреть типовое решение).

Примеры реализации системы группового управления Promix-Locker

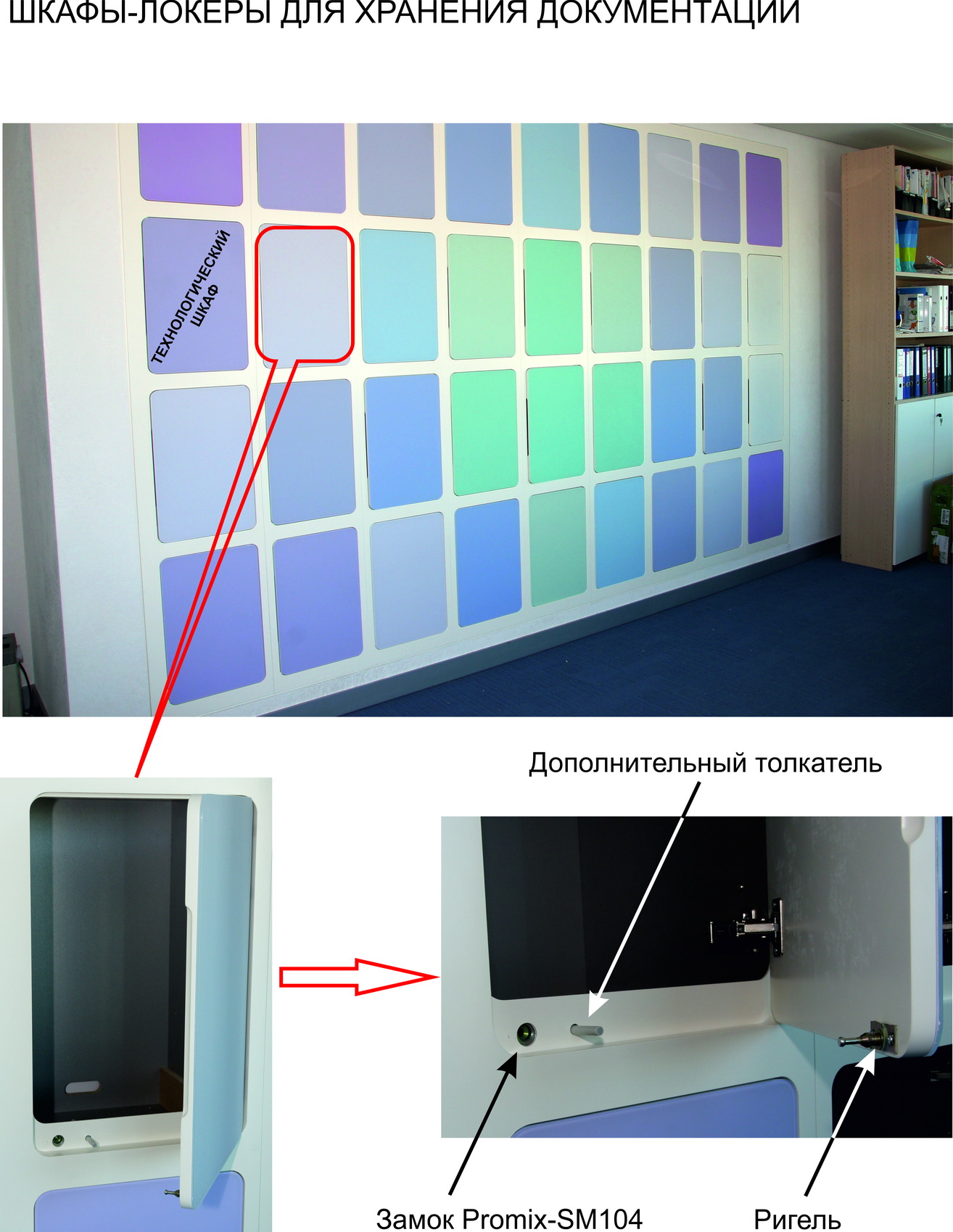

Шкафы-локеры для хранения документации

Автономная работа системы Promi-Locker от центрального контроллера управления Promix-CN.CC.01

На дверях шкафов установлены электромеханические замки Promix-SM104, подключенные к периферийным контроллерам управления Promix-CN.PR.04. На внутренней стороне двери технологического шкафа расположен считыватель карт. Внутри технологического шкафа находятся бесперебойный источник питания и центральный контроллер Promix-CN.CC.01.

Центральный контроллер хранит в памяти номера идентификаторов (proximity-карт) для каждого шкафа и номер мастер-карты. При поднесении карты через дверцу шкафа происходит ее считывание и открывается запрограммированная ячейка. Мастер-карта позволяет открыть шкаф с указанием его номера на дисплее центрально контроллера, а также открыть все шкафы одновременно в случае экстренных ситуаций.

Шкафы раздевалок фитнес-центра

Сетевая работа системы Promix-Locker от компьютера

На дверях шкафов установлены электромеханические замки Promix-SM104 и датчики состояния двери, подключенные к периферийным контроллерам управления Promix-CN.PR.04. Каждая секция шкафов снабжена считывателем proximity-карт. Все контроллеры объединены в сеть и подключены к серверу управления. Также в сеть системы Promix-Locker подключены периферийные контроллеры управления Promix-CN.PR.04, управляющие турникетами, ограничивающими доступ в зоны фитнес-центра.

Программное обеспечение сервера управления системой интегрировано в «1С:Предприятие 8. Фитнес клуб» и выполняет функции контроля доступа, учета времени и финансовых расчетов за предоставленные услуги.

Шкафы раздевалок предприятия, работающего в 3 смены

Сетевая работа системы Promix-Locker интегрированная в СКУД завода

Для сокращения количества необходимых шкафов работники каждой смены занимают освободившийся шкаф, указываемый системой. В качестве идентификатора используется биометрический считыватель. Система Promix-Locker интегрирована в общую СКУД проходой завода и контролирует время посещения раздевалки в течение рабочего дня, ведет учет рабочего времени и общего времени нахождения на предприятии.

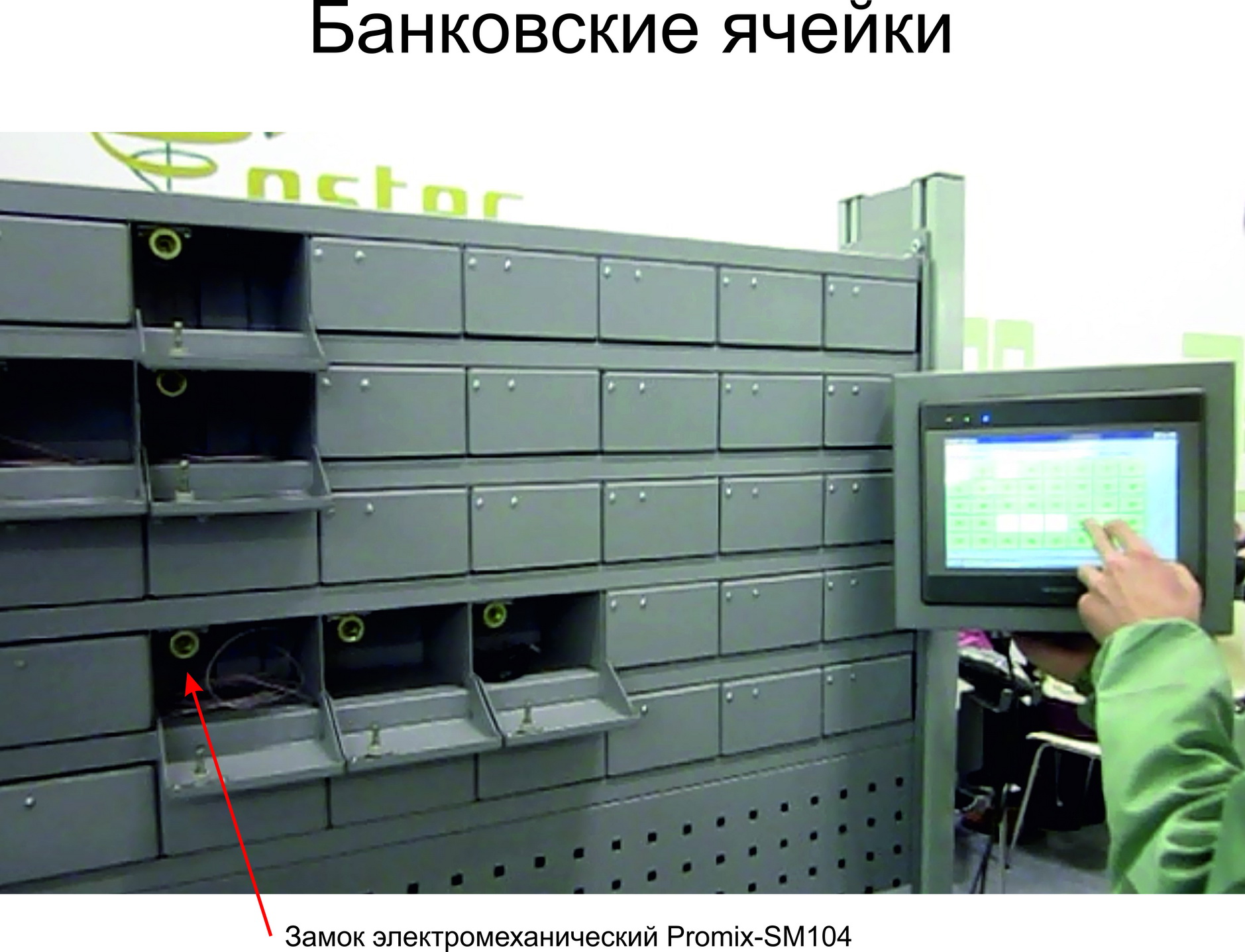

Банковские ячейки

Управление ячейками осуществляется с помощью персонального компьютера с использованием сенсорного экрана.

Система Promix-Locker позволяет гибко реализовать задачи управления большим количеством замков. Компания «Промикс» адаптирует структуру и принцип управления системы индивидуально под требования заказчика!

Руководство по монтажу и наладке СГУ «ШЕРИФ-ЛОКЕР» (скачать)
